數控高精度無心磨床

——專業鑄就卓越品質——

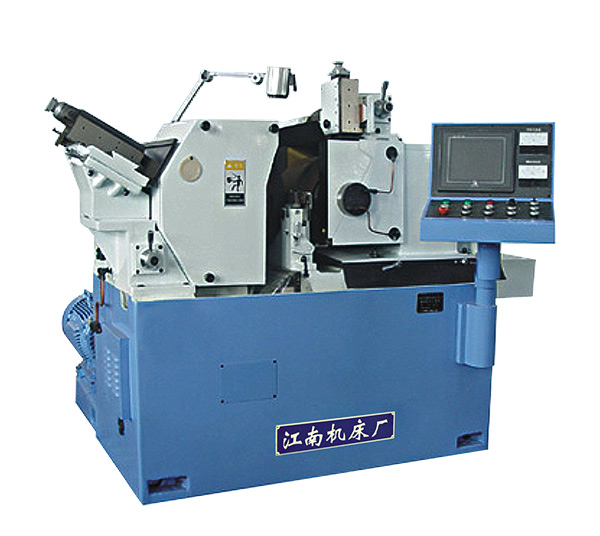

高精度無心磨床MG1060

詳細說明:

MG1060高精度無心磨床主要規格與參數

磨削直徑 Grinding dia(mm)	通磨 Thru-feed	5~60mm	磨削輪規格 Gri.wheel.spec(mm)		PSA500200305
	切入磨 Plunge feed	5~60mm	導輪規格 Reg.wheel.spec(mm)		PSA350200127
磨削輪轉速 Grinding wheel speed		1318r/min	導輪回轉角度 The rotation angle of guide wheel	垂直面內 Vertical plane	-1°~5°
導輪轉速無級 The wheel speed stepless		10~200r/min		水平面內 Horizontal plane	0°~5°
最小磨削進給量 Minimum grinding feed		0.001mm	修整器刻度盤每轉一格進給量 Each turn a dresser dial feed		0.01mm
兩砂輪中心連線至托架底面高 Height from centerline of gri.wheel?.wheel to workrest(mm)		250mm	磨削輪電動機 Grinding wheel motor		15kw
導輪電動機 Wheel motor		1.5kw	冷卻泵電動機 Cooling pump motor		0.9kw
工作精度 Working accuracy	圓度 Roundness	0.001mm	液壓電動機 Hydraulic motor		1.1kw
	圓柱度 Cylindrical degree	0.002mm	機床引接電源 Machine tool power supply		三相380V50HZ
	粗糙度 Roughness	Ra0.2	機床凈重約 Net weight of machine tool		3200kg
機床外形尺寸 Overall dimensions(mm)		195016801480	磨削輪電動機		11kw

MG1060高精度無心磨床主要用途及使用范圍

本機床可用于對各種圓柱體零件，環形零件及長棒料進行通磨加工，對圓錐小于1：20的圓錐體和各種成形回轉體零件的切入磨削加工。適用于成批和大量生產需要。

MG1060高精度無心磨床機床特性

▲砂輪主軸軸承為四片可傾斜球頭支撐軸瓦，精度高
▲導輪主軸結構采用雙支撐，軸瓦采用四片可傾斜球頭支撐軸瓦，承載能力大，精度高
▲進給機構采用伺服電動機帶動高精度行星齒輪減速機，通過聯軸器帶動滾珠絲桿來實現進給。并安裝了一個消隙機構，用來消除傳動間隙，從而保證零件能夠獲得較高的精度
▲導輪變速采用交流變頻調速，可實現無極調速
▲砂、導輪修整器往復均采用液壓傳動，無極調速
▲操作采用顯示屏人機對話，設有自動切入磨削程序，進給量、速度、時間均可調
